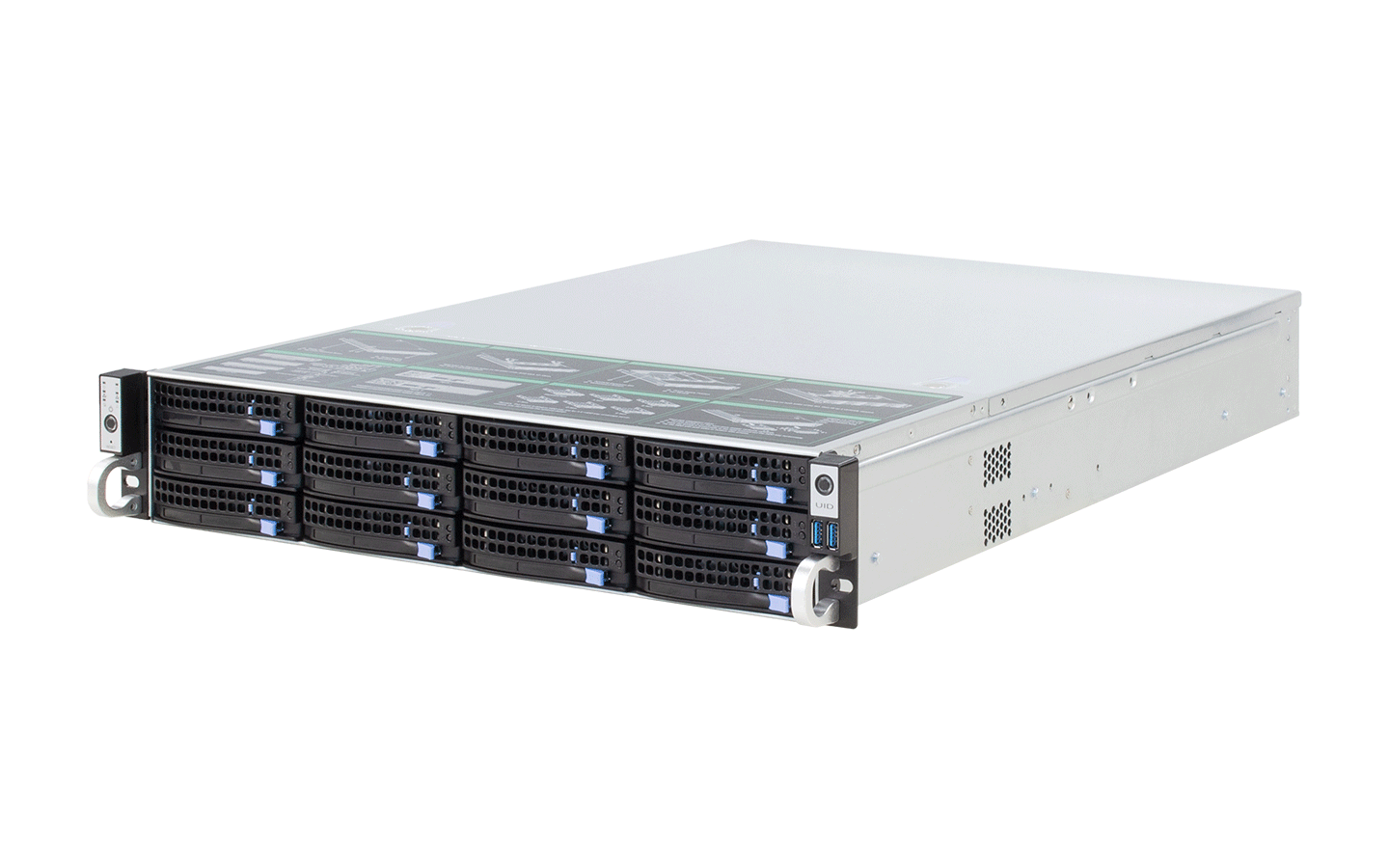

g 产品概述

STMTS系列产品是集数据管理、存储、转发、转码于一体的一体化综合平台存储转发管理服务器，各个子模块根据项目需求以接入的容量做为基准，可多个功能模块集成于单机独立布署，同时也支持分布式把各个子模块分布布署在不同的物理机上。支持ONVIF、RTSP、GB/T28181、P2P等协议，支持互联网、专网、云端等环境下布署应用；是杰士安科技推出的新一代专业管理存储转发产品，基于高性能、高可靠的intel服务器或海思平台设计，软件基于杰士安存储软件平台采用模块化设计架构，集VRAID2.0、HASS业界领先的硬盘管理技术，跨平台的设备管理GUI，具有高性能、高可靠、大容量、易扩展和易管理等特点，广泛适用于数据中心、中小企业、广电和视频监控等应用。是专为网络高清监控整体解决方案而设计，集管理、存储、转发、转码、控制一体化产品，嵌入专业安防综合平台管理系统软件，可以进行精细完善的系统管理，可集中管理海量前端设备、存储设备、解码矩阵上墙等设备，支持多级服务器集群、级联，提供给客户一套完善的安防管理系统。可广泛应用于公安、交通、司法、楼宇、金融、能源、教育、农业、旅游、环保、物流、医疗等领域的安全防范。

g 存储和硬件系统模块特点

® VRAID2.0技术

VRAID（高级虚拟RAID）是杰士安存储一系列RAID创新技术的集合，涵盖磁盘热插拔、同步/重建、容错处理等技术，达到秒级重建、自动同步、RAID元数据永久保护。

• Delta重建

  Delta重建是针对数据盘短时间离线又上线的情况设计的一种优化的重建方法，使数据盘离线期间其它的盘正常进行写操作，在此期间，离线数据盘对应的数据就是无效数据，当离线数据重新上线时，只针对无效的数据进行重建，这样大大降低了重建时间，从而使阵列在最短时间内恢复到冗余状态。

• Delta同步

  Delta同步对现有同步进行的创新，只要写过的数据块就跳过同步，这样大大减少了同步的数据量。同时，未同步的阵列一直使用对小数据块的写入也不会造成性能的下降。

• 读错误修复

  在阵列正常运行过程中，如果遇到一个盘的数据无法读出，通常的做法是通过读取其它盘计算校验和返回用户数据，但该错误一直会存储，直到用户下次写该数据块才能修复，通过读修复技术在本次返回用户的数据中，同时写读错误的数据块，进行及时修复，使阵列尽快恢复到冗余状态。

• RAID元数据永久保护

  RAID的元数据记录RAID结构和运行状态的重要信息，VRAID2.0采用元数据多份存储和硬盘分离技术，保证元数据始终正确可靠。

• 支持RAID漫游

  RAID组可以通过RAID漫游技术，漫游到其它设备继续保持原有状态、数据完整性继续运行。

® HASS技术

HASS（硬盘主动稳定系统）是杰士安存储基于旋转式磁性硬盘（hard disk drive, HDD）的应用研究，不断提高硬盘可靠性的磁盘处理技术，使硬盘故障率减少80%以上。

• 主动体检

  周期性对磁盘进行主动检测，及时发现潜在的硬盘错误。

• 实时数据分析

  实时跟踪硬盘出现的各种错误，并与历史数据进行系统分析。

• SMART分析

  在线监测SMART数据变化，在线分析硬盘健康状态。

检测分析过程中，会根据其健康状态，进行相应的处理，如修复、告警等。

® 高可靠的硬件设计

• 数据中心级高可用性

  基于Intel 64位多核处理器，可选择支持ECC DDR内存，64位可充分发挥多核性能的存储操作系统，保证系统7X24小时稳定可靠性运行。

• BMC设计

  BMC（baseboard management controller）设计，BMC一直在后台采集板级传感器数据，并记录出现的各种错误和告警，以便操作系统分析和处理，提高了系统的可靠性。

• 高能效比的冗余电源模块

  采用高效节能的1+1冗余热插拔电源设计，当电源故障或断电时，自动切换到另一路电源系统，故障电源模块支持在线更换。

• 温控节能的冗余风扇模块

  采用高效节能的冗余可插拔风扇设计，当一个风扇模块故障时，系统另一个风扇模块仍然可以满足整个系统的散热要求，风扇模块会根据系统温度，实时调节风扇转速，在保证散热的前提下，减少输入功率。

• 过温保护

  由于环境（空调故障、停电等）等因素出现系统温度超过保护门限，则系统会自动关机以保护设备和硬盘数据。

• 电源保护

  由于硬盘启动需要较大的电流，系统检测到硬盘插入后会以排队的方式间隔顺序加电，以降低硬盘启动带来的冲击电流，确保系统安全运行。

• 来电自动启动

  异常掉电后来电自动启动，以最短时间恢复业务。

• 丰富的告警功能

  支持指示灯告警、蜂鸣器告警、邮件告警、微信告警等功能。

® 绿色节能

• 冷备快速恢复1+1冗余电源，始终保持80%以上的供电效率。

• 高效DC-DC转换，减小设备内转换损耗。

• CPU根据负载自动调节能耗。

• 温控风扇：连续采集系统温度变化，根据温度对风扇进行智能调速，以降低能耗。

® 分布式管理平台，简单易用

• 可视化的中英文图形化界面，导航树和所见所得设计，使得配置和管理变得非常简单易用，大大降低了管理维护的成本。

• 分布式的管理平台，在单一操作界面中管理所有设备。

• 跨平台的管理软件，支持windows、Linux、Mac进行图形化远程管理。

g 安防应用功能模块特点

® 内嵌专业管理平台系统[可选]

内嵌专业安防综合平台管理系统软件，管理员可以集中设置整个系统的前端设备参数、存储策略、电子地图、用户权限等系统参数，进而实现资源统一支配、管理；丰富的管理权限配置方案，可根据实际应用需求进行用户及设备的访问身份设置，保证安全可靠的访问权限；支持大规模用户同时访问，是用户与视频源的枢纽，根据接收处理视频源的信息，合理科学的动态分配用于中心端的视频流转发模块或前端网关设备的转发资源进行统一转发；接入存储设备后可实时音视频流录像、预览、回放、下载和传输的服务和管理，通过转分发机制减轻系统压力；安防综合管理平台包括以下模块：

█　基础功能模块

CMS业务管理服务

负责处理监控的业务逻辑，进行权限等控制。根据业务逻辑需要，会发送命令给DMS设备管理服务器、MTS转发服务器、SS存储服务器等进行处理。视频监控系统的容错、负载均衡、动态集群等都在CMS上实现。

DMS设备管理服务

负责进行设备管理，向设备执行查询配置命令，向设备发送操作命令，收集设备网管信息，收集报警信息并执行报警联动策略。

SS监控存储服务

通过MTS转发服务器向前端设备获取音视频数据，中心存储、回放，设备端录像的查询、回放、下载等操作，执行存储计划。

MTS流媒体转发服务

负责从前端设备上获取音视频数据，以标准流媒体协议转发给客户端、存储服务器；实现媒体数据的一对一、一对多、多对多转发。

█ 扩展可选功能模块

主动注册服务

用于提供管理前端以主动注册的方式接入管理平台的服务，通常用于互联网或多网段或非固定IP地址的场景下使用；

转码监控直播

根据项目需求对监控视频流有选择性的进行转码，URL方式输出RTMP、HLS格式的直播流供调用；

智能分析套件

此模块包括道闸管理、活体设备管理、人脸库、计划布控、人员类型、智能报警统计等；仅支持特定品牌规格的智能型设备接入；

智慧社区套件

此模块包括区域管理、智能报警统计、社区管理、智能报警统计、看护配置、滞留管理、历史查询等；仅支持特定品牌规格的智能型设备接入；

车辆统计和测速

此模块包括车流量统计、定点测速抓拍、区间测速抓拍、超速抓拍报表等模块；此子系统可独立布署，同时也可以和大平台数据集成和应用。

® 检测设备运行状态

检测IPC、DVR、NVR等设备连接状态，直观显示设备在线、离线状态并提示原因；实时监测系统核心单元的状态，防止转分发数据量或用户连接通道数超过负荷上限。

® 多功能一体化

设备集管理、存储、转发，控制功能为一体，实现一机多用功能应用，可独立组网也可与系统组网；

® 支持多级服务器集群、级联

支持大规模的监控音视频接入，可以实现集群和级联，方便系统的大规模运用和扩展、系统架构更加稳定；

® 先进的网络传输方式

采用rtp over rtsp(TCP)方式传输码流，省去媒体端口的管理。支持转发视频的码流自动切换，具备双码流转发能力，用户可根据带宽资源自行选择调看主/子码流视频；

® 丰富的视频应用服务

支持报警录像、定时录像、手动录像等多种录像方式；支持存储设备内部数据备份和设备间异地数据备份，进一步提高数据的安全可靠性；

® 高性能的流数据管理结构

实现基于裸空间的预分配策略，规避文件系统损坏引起的文件不可读或丢失的问题，同时避免因文件碎片累积造成的覆盖写入性能衰减，保证性能稳定；

® 适应多种架构

既可做为独立的集中心管理、存储转发、主动注册、报警等各个服务于一体的存储服务器。也可注册到主控的中心管理服务器，做为分布式系统下的从服务器；

® 远程服务器配置

系统管理员可以在任何可以上网的地方通过IE对集中监控系统进行管理，操作简便，功能强大；管理员通过远程就可监测设备运行状态，修改设备的各项参数；

® 报警录像联动

支持系统前端的IPC、NVR或者报警主机的多种报警信息如：移动侦测、信号丢失、I/O报警、和视频遮挡等上传中心，实现报警源、报警事件、接收对象和报警类型的统一管理和查询，支持报警联动录像；

® 简单开放的系统架构

支持前端以RTSP/ ONVIF等协议接入，支持以sdk方式接入*康、*华等主流品牌设备，支持专网或公网上通过网关与我司前端以主动注册方式接入；支持从IPC/DVS/DVR/NVR／专属流媒体服务器直接取流录像，并且集成数据流媒体转发服务；可选GB/T28181或API与第三方平台进行集成应用；

® 人性化的运维界面

提供一键配置功能，用户可快速完成系统配置；支持SADP协议，可自动搜索局域网内在线存储；提供亲切友好的图形化界面，用户可及时获知设备运行状态信息（关键部件、存储资源、环控信息等）；同时设备提供丰富的告警管理方式，支持指示灯、可选手机短信以及邮件等告警方式，提升设备维护效率。

g 规格参数

g管理平台管理端B/S功能表

g电脑客户端C/S功能表

g 典型应用场景

® 应用场景001

本方案适用于学校、医院、社区、工业园、事业单位、博物馆、农场、工厂、工业4.0、公园、球馆等场所实现音视频综合业务管理、录像存储扩容、远程售后、授权直播等应用，系统集成管理/存储/转发于一体化设计。支持主流厂家设备接入、ONVIF和GB28181；可选支持与云端数据中心实现级联数据授权分享。可独立布署也可以与嵌入式存储服务器等集成应用。

® 应用场景002

本方案适用于总公司+分公司、教育局+学校、行业主管部门+涉管企业、零售或餐饮门店等连锁机构实现中心管理、存储转发、指挥调度、在线式直播分享营销等应用；系统支持以互联网主动注册方式接入，方便组网布署。重要监控点录像可中心/本地双从备份

® 应用场景003

本方案适用于适用于天眼[天网]工程和[地网]雪亮工程、大型行业、社区安防管理和运营、云中心容错容灾录像备份、数据挖掘与分析业务集成应用；支持大容量接入，可选智能分析、智慧运维等子系统。

® 应用场景004

本方案适用于监控存储扩容、流媒体转发服务、协议转换与第三方对接等应用场景

本方案适用于分支机构需要通过互联网与云端平台进行连接、实现不同网络之间设备统一管理和应用的场景。

® 应用场景005

本方案适用于从第三方平台通过RTSP获取音视频流进行存储转发、上墙调用的应用场景
